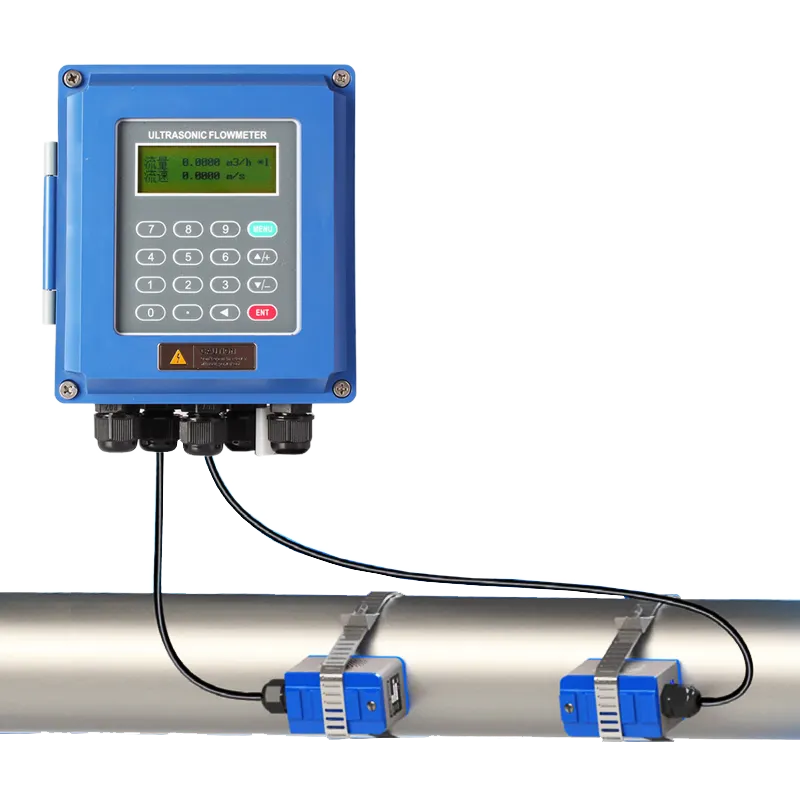

根據傳感器的安裝方式，超聲波流量計可以分為：外夾式、管段式和插入式。外夾式超聲波流量計，是指將傳感器安裝在管道外側的超聲波流量計。這種安裝方式是這三種超聲波流量計中，安裝和維護最為方便的一種，但是傳感器信號的發射和接收信號通道最復雜，必須通過管道、（襯里）和流體介質，測量精度也相對較低。

一、外夾式超聲波流量計選型依據

儀表的選型是儀表應用中非常重要的工作，超聲波流量計選型要特別注意收集以下方面的信息：

1、基本信息

被測流體名稱；最大流量、最小流量；最高溫度、最低溫度；管道材料；管道內襯材料；管道外直徑D（或管壁厚度），管內徑。

2、防護等級選擇

一般有IP65和IP68兩種。IP65是防噴水型，在使用中能承受一定壓力和出水量的水柱噴射。IP68是潛水型，可以長期工作在水中。

3、測量點的選擇

1）測量位置應選在探頭上游大于10D和下游大于5D，充滿液體的直管段處；

2）測量點選擇應盡可能遠離泵、閥門等設備，避免干擾。原因同上，因要盡可能測量平直流體，避免紊流帶來的測量誤差；

3）測量點選擇應盡可能遠離大功率電臺，強磁場干擾源等；

4）管路管材應均勻密實，易于超聲波傳播；

5）充分考慮管內結垢狀況，盡可能選擇無結垢的管段進行測量。

二、外夾式超聲波流量計安裝注意事項

1、必須把待安裝傳感器的金屬管道表面打磨3倍探頭面積，去掉銹跡油漆，使管壁表面光滑平整，露出管道金屬的原有表面并保持原有弧度；

2、傳感器的信號屏蔽線可懸空，但不能與正、負端短路；

3、傳感器與管道接觸部分要用耦合劑密封，防止空氣、沙塵和銹跡進入；

4、夾具應固定在傳感器的中心部分，使之不易滑動。
